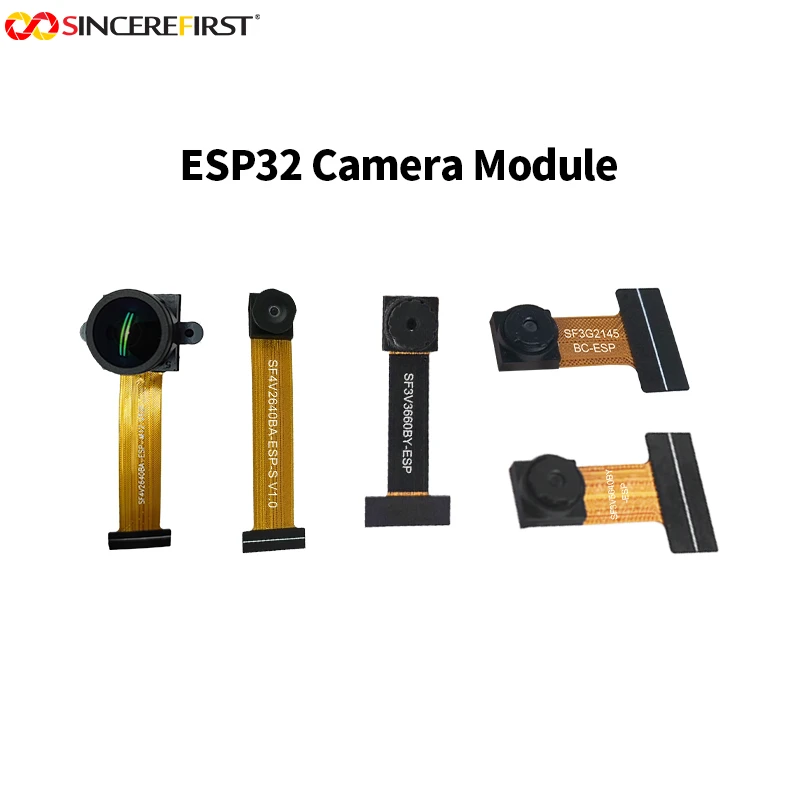

Serie del módulo de cámara ESP32 2MP a las opciones de 5MP CMOS DVP para IoT Vision
Guangzhou Sincere Information Technology Ltd. es una de las opciones dvp cmos de la serie de módulos de cámara esp32 de 2mp a 5mp más profesionales para fabricantes y proveedores de iot vision en China. Bienvenido a productos con descuento al por mayor a la venta aquí desde nuestra fábrica. Se aceptan pedidos personalizados.
Los proyectos de visión ESP32 pueden requerir combinaciones muy diferentes de detalle de imagen, ángulo de visión, distancia de trabajo y control de enfoque. La serie de módulos de cámara SincereFirst ESP32 proporciona múltiples configuraciones de lentes y sensores CMOS para que los desarrolladores puedan seleccionar un módulo para la tarea de imágenes real en lugar de depender de una estructura de cámara para cada dispositivo.
La serie cubre sensores GC2145, OV2640, OV3660 y OV5640 de 2MP a 5MP, con soporte 1080P@30FPS e interfaces DVP de 24 pines. Las configuraciones disponibles incluyen cámaras de enfoque fijo de vista estándar-, un modelo de gran angular-M12, opciones de gran angular-compacto y un modelo de enfoque automático VCM de 5 MP.
¿Por qué elegir esta serie de módulos de cámara ESP32?
•Opciones de imágenes de 2MP a 5MP
La serie cubre configuraciones de 2MP, 3MP y 5MP, lo que permite a los desarrolladores equilibrar los detalles de la imagen con los requisitos de procesamiento de diferentes dispositivos basados en ESP32.
•Integración común de DVP de 24 pines
Los siete modelos utilizan una interfaz DVP de 24 pines, lo que proporciona una dirección de hardware consistente para la integración de la cámara ESP32 en diferentes opciones de sensores y lentes.
•De la visualización estándar a la ultra{0}}panorámica
Los campos de visión diagonales disponibles oscilan entre aproximadamente 68,7 grados y 150 grados, lo que admite tanto la captura de imágenes enfocadas como la observación de escenas de áreas-amplias.
•Enfoque fijo y enfoque automático VCM
La mayoría de los modelos utilizan lentes de enfoque fijo para aplicaciones de distancia de trabajo-estable, mientras que la versión de enfoque automático OV5640 admite el enfoque VCM para dispositivos con distancias de sujeto cambiantes.
•Múltiples estructuras de lentes
La serie incluye lentes compactos integrados, una versión de lente M12 y varias configuraciones de gran angular-, lo que brinda a los proyectos OEM más flexibilidad al seleccionar la cobertura óptica.
•1080P@30FPS en toda la serie
Todos los modelos actuales admiten 1080P@30FPS, mientras que las resoluciones nativas del sensor oscilan entre 1600×1200 y 2592×1944.

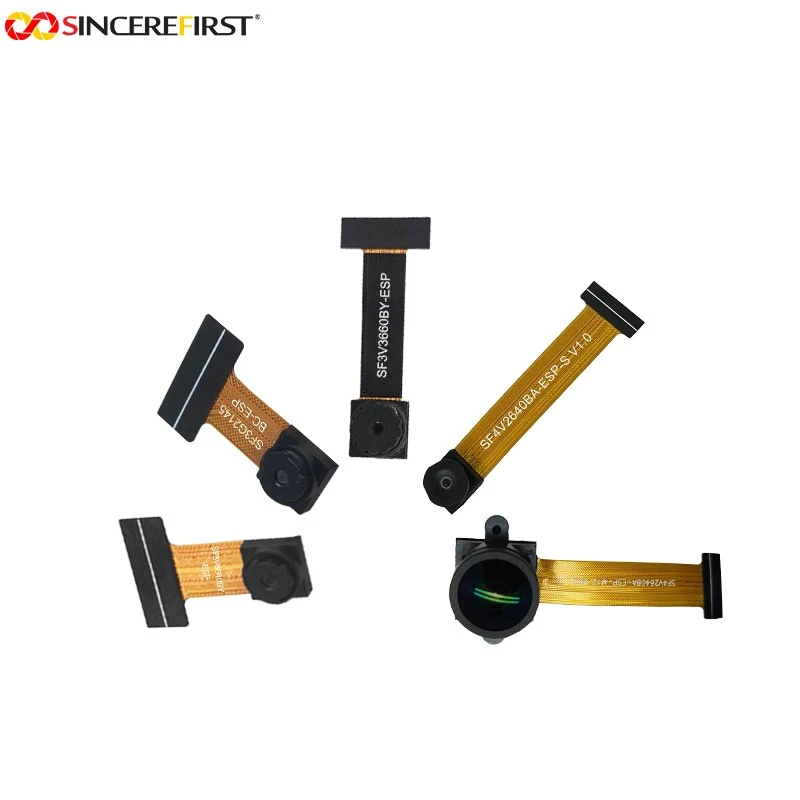

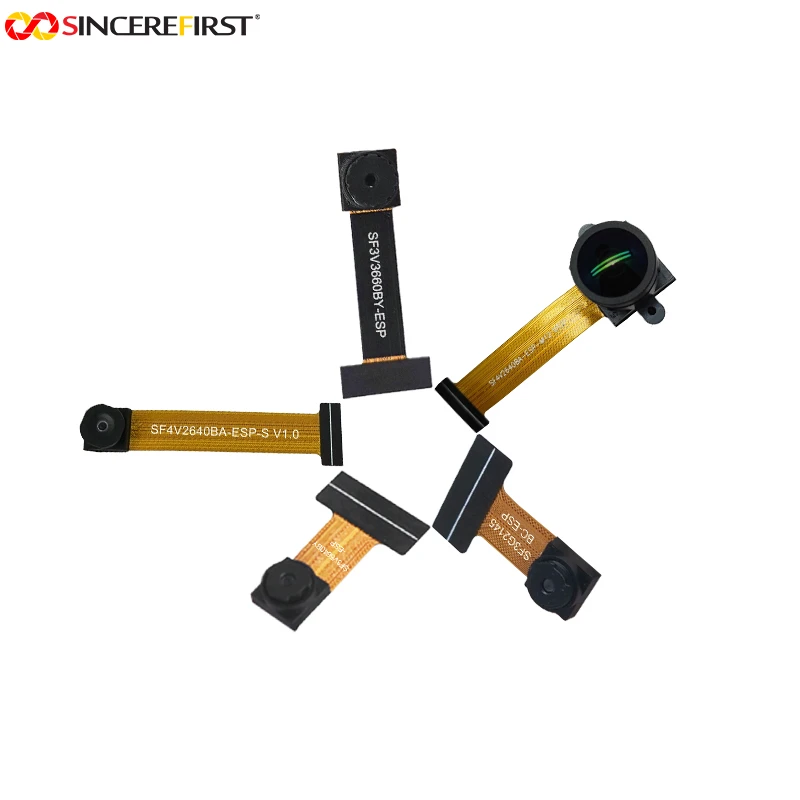

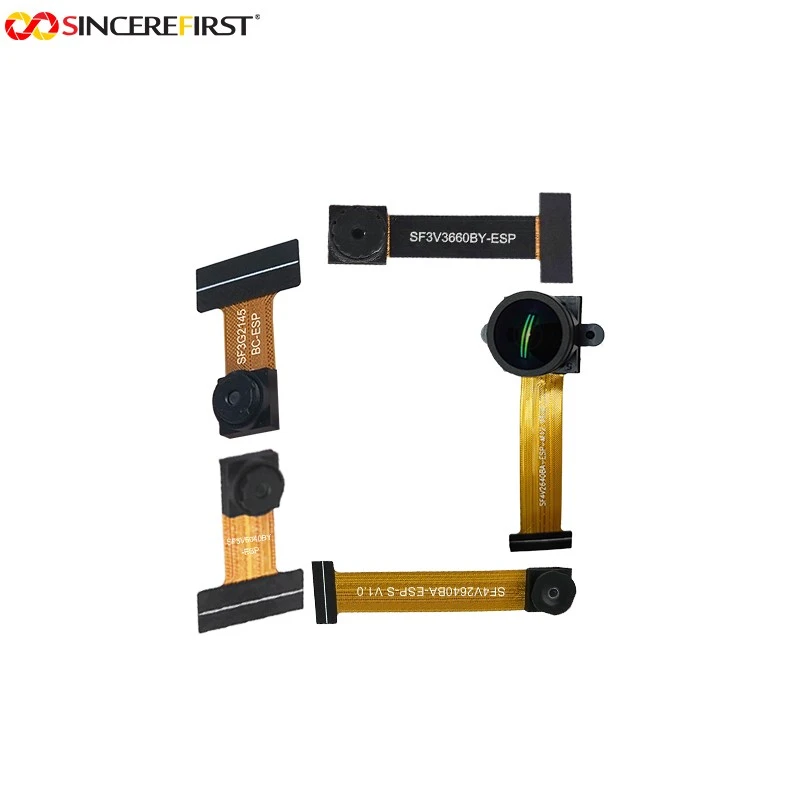

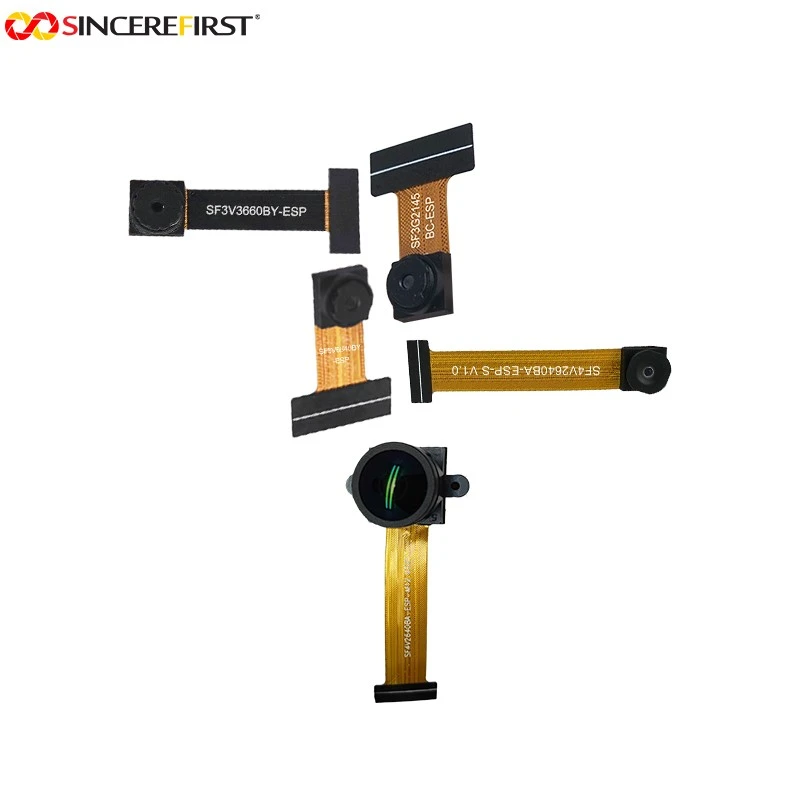

Modelos actuales de la serie

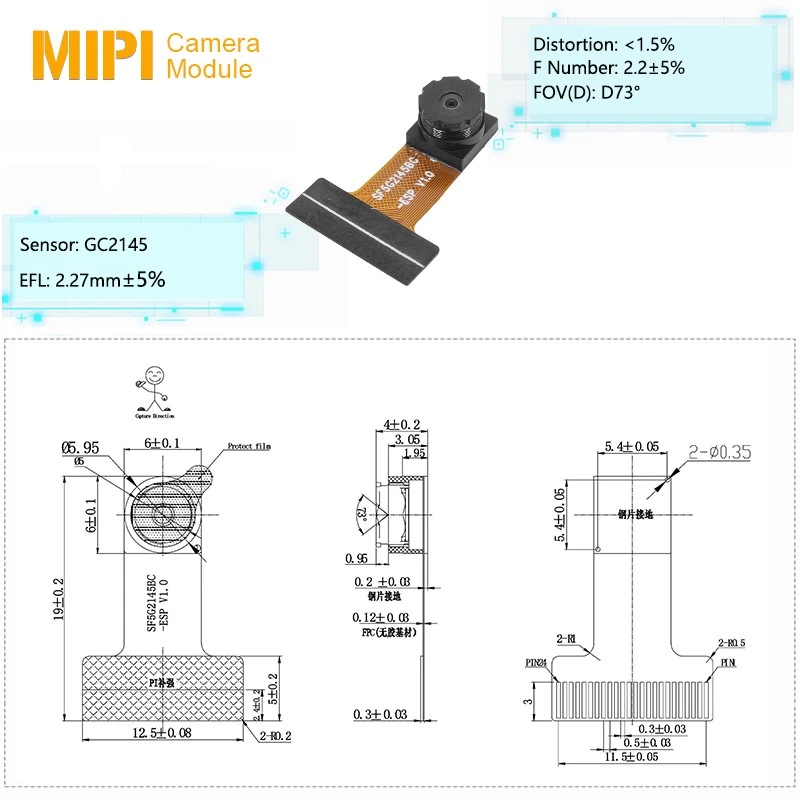

SF5G2145BC-ESP V1.0
Más adecuado para:Imágenes ESP32 a distancia de trabajo controlada-
Este modelo GC2145 2MP utiliza una lente de enfoque fijo de grado D73 con una distancia de enfoque de 40 cm. Es adecuado para proyectos de imágenes integradas donde la posición del sujeto y el área de visualización permanecen relativamente consistentes.

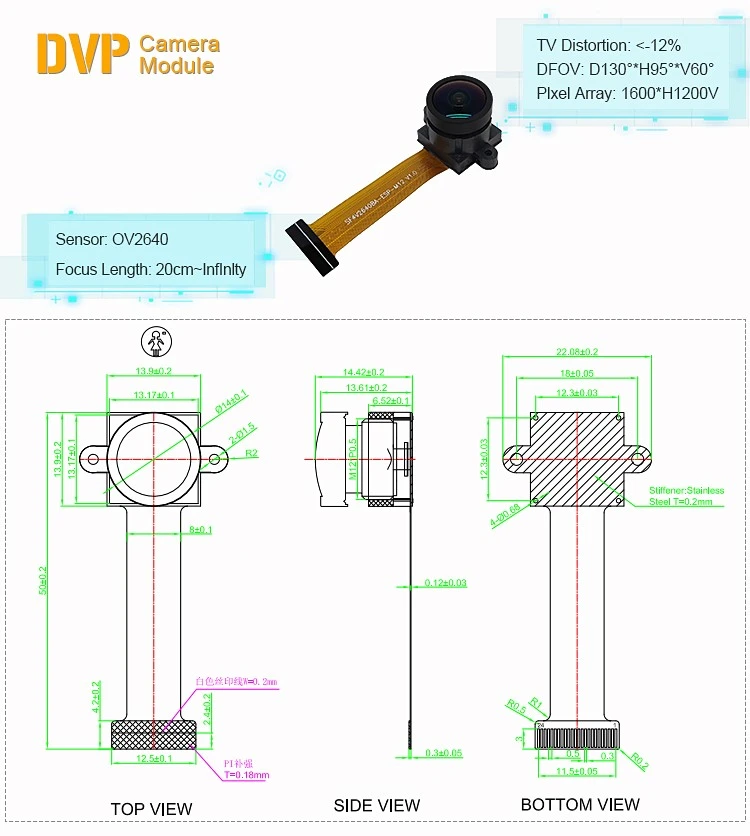

SF4V2640BA-ESP-M12 V1.0
Más adecuado para:Diseños ESP32 de gran angular-que prefieren una estructura de lente M12.
El módulo OV2640 proporciona un campo de visión de D130 grados con una lente de enfoque fijo M12, lo que lo hace adecuado para navegación robótica, imágenes de seguridad y dispositivos domésticos inteligentes que necesitan una cobertura de escena más amplia.

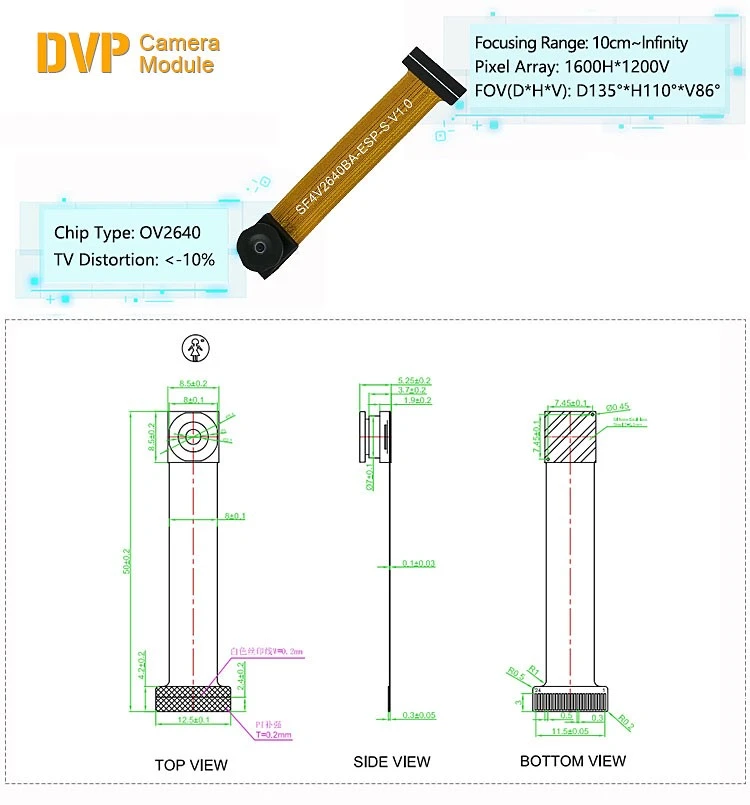

SF4V2640BA-ESP-S V1.0
Más adecuado para:Dispositivos compactos que requieren un campo de visión más amplio.
Con un campo de visión de D135 grados y una profundidad de campo de 10 cm a Infinity, esta configuración OV2640 es ideal para plataformas de robots compactos, imágenes portátiles y diseños de cámaras IoT de área-amplia.

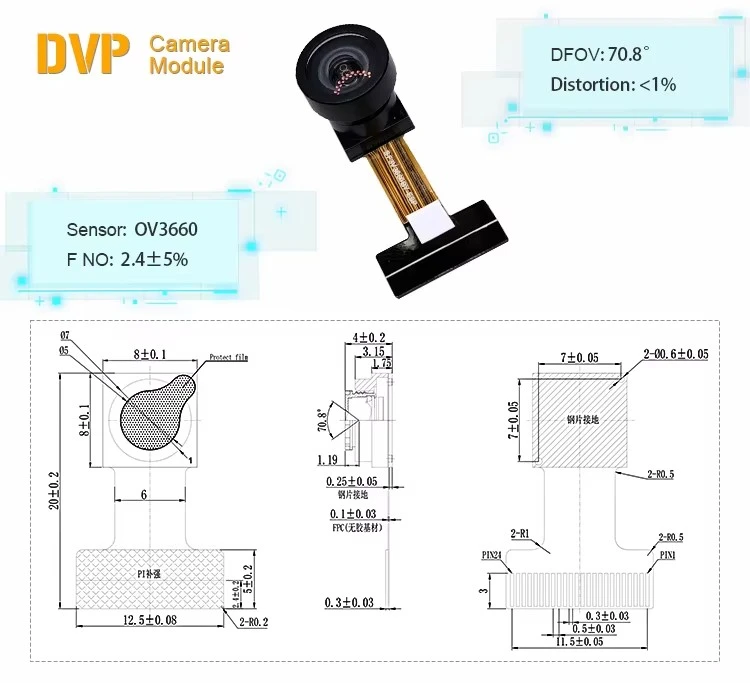

SF3V3660BY-ESP
Más adecuado para:Aplicaciones que requieren más detalles que 2MP sin pasar directamente a un sensor de 5MP.
El OV3660 proporciona una resolución de 3 MP, un campo de visión de D70,8 grados y una distorsión de TV inferior al 1 %, lo que lo hace adecuado para terminales de reconocimiento y aplicaciones de imágenes de posición fija-.

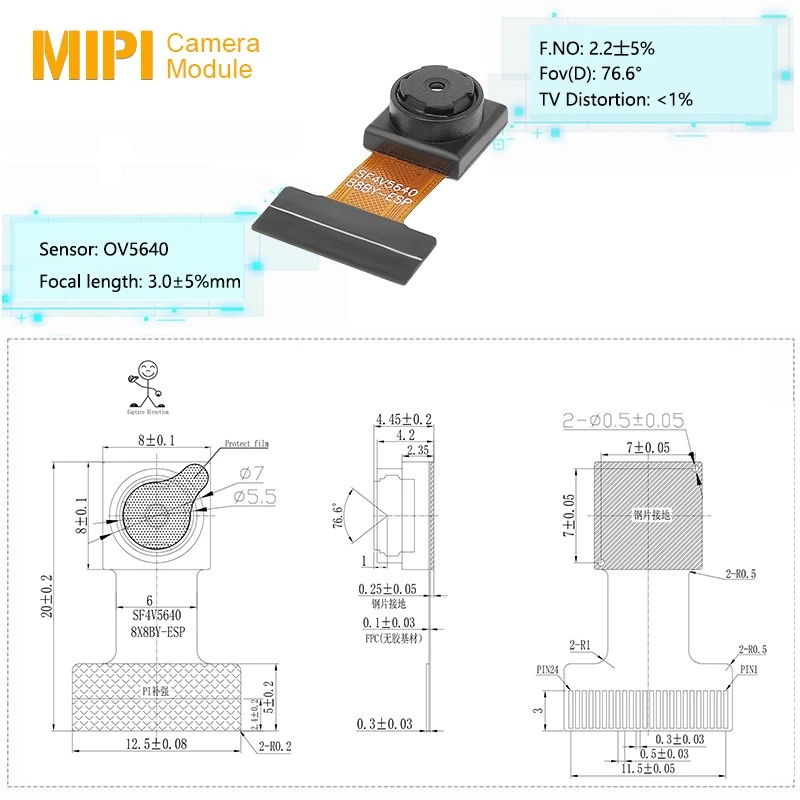

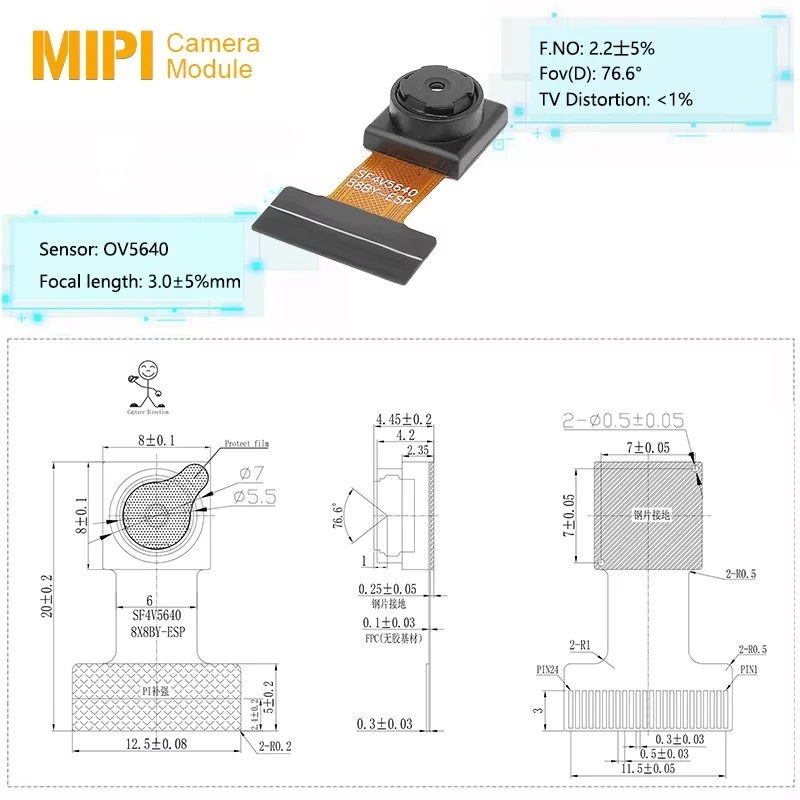

SF4V564088BY-ESP
Más adecuado para:Imágenes ESP32 con mayor-detalles con un ángulo de visión convencional.
Este modelo OV5640 5MP combina una lente estándar D76,6 grados con una profundidad de campo de 40 cm hasta el infinito. También está disponible una versión de lente más amplia D120 grados × V100 grados para proyectos que requieren una cobertura más amplia.
SF4V564088BYC-ESP C2.0
Más adecuado para:Proyectos de 5MP que priorizan la máxima cobertura de escena.
El módulo combina imágenes OV5640 5MP con una lente ultra-gran angular D150 grados × H130 grados × V105 grados, lo que lo hace especialmente adecuado para la navegación robótica y la detección visual-de área amplia.

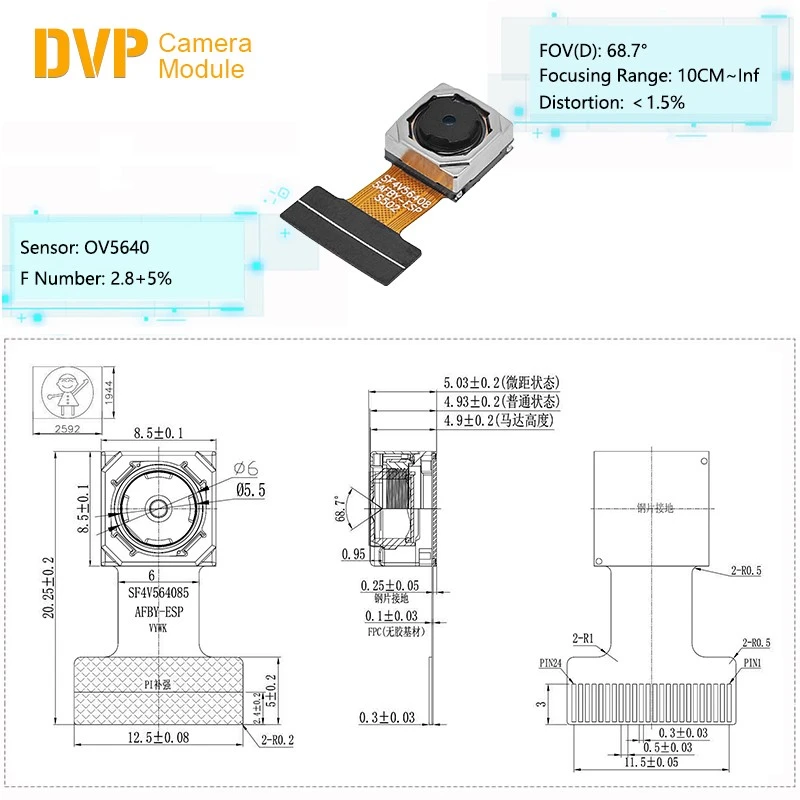

SF4V564085AFBY-ESP
Más adecuado para:Dispositivos donde la distancia del sujeto cambia durante la operación.
Este modelo OV5640 5MP utiliza VCM Auto Focus con un rango de enfoque de 10 cm a infinito, lo que proporciona más flexibilidad para escáneres portátiles, terminales inteligentes y otros dispositivos de imágenes de distancia-variable.
Comparación de modelos de un vistazo
|
Modelo |
Sensor |
Píxel |
Enfocar |
Posicionamiento clave |
|
SF5G2145BC-ESP V1.0 |
GC2145 |
2 megapíxeles |
Enfoque fijo |
Modelo de vista-estándar con una distancia de enfoque de 40 cm. |
|
SF4V2640BA-ESP-M12 V1.0 |
OV2640 |
2 megapíxeles |
Enfoque fijo |
Modelo de gran angular-M12 con cobertura de grados D130. |
|
SF4V2640BA-ESP-S V1.0 |
OV2640 |
2 megapíxeles |
Enfoque fijo |
Opción compacta de ángulo amplio-de 135 grados. |
|
SF3V3660BY-ESP |
OV3660 |
3 megapíxeles |
Enfoque fijo |
modelo de 3MP con<1% TV distortion. |
|
SF4V564088BY-ESP |
OV5640 |
5 megapíxeles |
Enfoque fijo |
Opción de vista de 5 MP-estándar de detalle-más alto. |
|
SF4V564088BYC-ESP C2.0 |
OV5640 |
5 megapíxeles |
Enfoque fijo |
Opción D150 grados ultra-ancho de 5MP. |
|
SF4V564085AFBY-ESP |
OV5640 |
5 megapíxeles |
Enfoque automático VCM |
Modelo de enfoque automático para cambiar las distancias de trabajo. |
Aplicaciones típicas
· Navegación robótica y plataformas móviles
Las configuraciones de gran angular-D130 grados, D135 grados y D150 grados pueden capturar más escenas circundantes, lo que las hace adecuadas para robots compactos y plataformas de navegación móviles..
· Monitoreo de seguridad y hogar inteligente
Se pueden seleccionar configuraciones estándar y gran angular-de 2 MP a 5 MP según el detalle de imagen requerido y el área de observación en cámaras inteligentes y dispositivos de monitoreo.
· Terminales Inteligentes de Acceso y Reconocimiento
Los modelos de 3MP y 5MP brindan detalles de imagen adicionales para terminales de acceso, dispositivos de identificación y sistemas de reconocimiento de posición-fija.
· Escaneo portátil e imágenes portátiles
El modelo de enfoque automático VCM de 5MP puede adaptarse a distancias cambiantes del sujeto, lo que lo hace adecuado para escáneres de mano y terminales de imágenes portátiles.
· Wearables inteligentes y cámaras IoT compactas
Las configuraciones compactas de OV2640 brindan una amplia cobertura de escena para dispositivos de imágenes portátiles y diseños de cámaras IoT con espacio-limitado.
· Creación de prototipos ESP32 AIoT
La interfaz DVP común de 24 pines y las múltiples opciones de sensores, resolución y lentes permiten a los desarrolladores evaluar diferentes configuraciones de imágenes dentro de proyectos AIoT basados en ESP32.
Cómo elegir estos modelos de productos
Elija SF5G2145BC-ESP V1.0
Si su dispositivo funciona con una distancia de imagen controlada. Su sensor GC2145, su campo de visión de D73 grados y su distancia de enfoque de 40 cm lo convierten en una opción sencilla para la captura de imágenes en posición-fija.
Elija SF4V2640BA-ESP-M12 V1.0
Si necesita una lente M12 con amplia cobertura de escena. Su campo de visión de D130 grados es adecuado para proyectos donde un área de visión más amplia es más importante que un ángulo de observación estrecho.
Elija SF4V2640BA-ESP-S V1.0
Si la prioridad es la cobertura compacta gran angular- El campo de visión D135 grados y la profundidad de campo de 10 cm a Infinity lo hacen útil para dispositivos compactos que necesitan observar un área grande.
Elige SF3V3660BY-ESP
Si necesitas un paso intermedio entre 2MP y 5MP. Su sensor OV3660 de 3MP proporciona detalles de imagen adicionales mientras mantiene un campo de visión moderado de D70.8 grados y una baja distorsión de TV.
Elige SF4V564088BY-ESP
Si necesita detalles de 5MP con un ángulo de visión estándar. La configuración de grado D76.6 funciona bien para capturar escenas enfocadas, mientras que una versión de lente más ancha opcional está disponible cuando se requiere más cobertura.
Elija SF4V564088BYC-ESP C2.0
El requisito principal es una cobertura ultra-amplia. Su campo de visión diagonal D150 grados proporciona la cobertura de escena más amplia entre los modelos actuales de esta serie.
Elige SF4V564085AFBY-ESP
Si la cámara debe manejar diferentes distancias del sujeto. Su sistema de enfoque automático VCM y su rango de enfoque de 10 cm a infinito se adaptan mejor a imágenes de distancia-variable que una estructura de enfoque fijo.
Opciones de personalización
Lente y campo-de-selección de vista
Se pueden evaluar diferentes ángulos de lente según el área de observación requerida por el dispositivo. El SF4V564088BY-ESP, por ejemplo, tiene una versión de lente de ángulo más amplio-disponible además de su configuración estándar de D76,6 grados.
Configuración de enfoque
Los proyectos pueden seleccionar entre estructuras de enfoque fijo y enfoque automático VCM según la distancia de trabajo y la frecuencia con la que cambia la posición del sujeto.
Integración ESP32 DVP
La serie utiliza una interfaz DVP de 24 pines como dirección de integración común. La placa ESP32 de destino, la asignación de pines y el entorno de firmware deben confirmarse antes de la integración final del proyecto.
Evaluación Mecánica
La dirección del FPC, el espacio de instalación disponible y la posición de la lente deben compararse con el gabinete de destino antes de finalizar la producción de un módulo.
Preguntas frecuentes
P: ¿Qué módulo de cámara ESP32 debo elegir para obtener el campo de visión más amplio?
R: El SF4V564088BYC-ESP C2.0 proporciona la opción de corriente más amplia con un campo de visión de D150 grados × H130 grados × V105 grados.
P: ¿Qué modelo admite el enfoque automático?
R: El SF4V564085AFBY-ESP utiliza enfoque automático VCM y admite un rango de enfoque desde 10 cm hasta infinito.
P: ¿Qué modelo utiliza una lente M12?
R: El SF4V2640BA-ESP-M12 V1.0 utiliza una lente de enfoque fijo M12 y proporciona un campo de visión de D130 grados.
P: ¿Qué resoluciones están disponibles en esta serie de módulos de cámara ESP32?
R: La serie actual incluye módulos de cámara CMOS de 2MP, 3MP y 5MP basados en sensores GC2145, OV2640, OV3660 y OV5640.
P: ¿Todos los modelos admiten 1080P@30FPS?
R: Sí. Los siete modelos de la actual serie de módulos de cámara ESP32 admiten 1080P@30FPS.
P: ¿Estos módulos de cámara son compatibles con todas las placas ESP32?
R: Los módulos están diseñados para la integración DVP de 24 pines compatible con ESP32, pero la placa ESP32 de destino y la configuración del firmware aún deben verificarse antes de la integración final.
P: ¿Puedo elegir un campo de visión diferente?
R: Las opciones de lentes se pueden evaluar según los requisitos del proyecto. Por ejemplo, el SF4V564088BY-ESP tiene una configuración estándar de D76,6 grados y una opción de ángulo-más amplio.
P: ¿Qué información debo proporcionar al seleccionar un modelo?
R: Proporcione la placa ESP32 de destino, la resolución requerida, el campo de visión, la distancia de trabajo, el método de enfoque y el espacio mecánico disponible para que la configuración de la cámara se pueda evaluar correctamente.
Encuentre el módulo de cámara ESP32 adecuado para su proyecto
¿No estás seguro de qué sensor, resolución, tipo de enfoque o ángulo de visión se adapta a tu dispositivo? SincereFirst puede ayudar a comparar las opciones de cámara ESP32 disponibles y recomendar una configuración adecuada para sus necesidades de imágenes e integración. Contáctenos para selección de modelos o recomendaciones de muestras.
