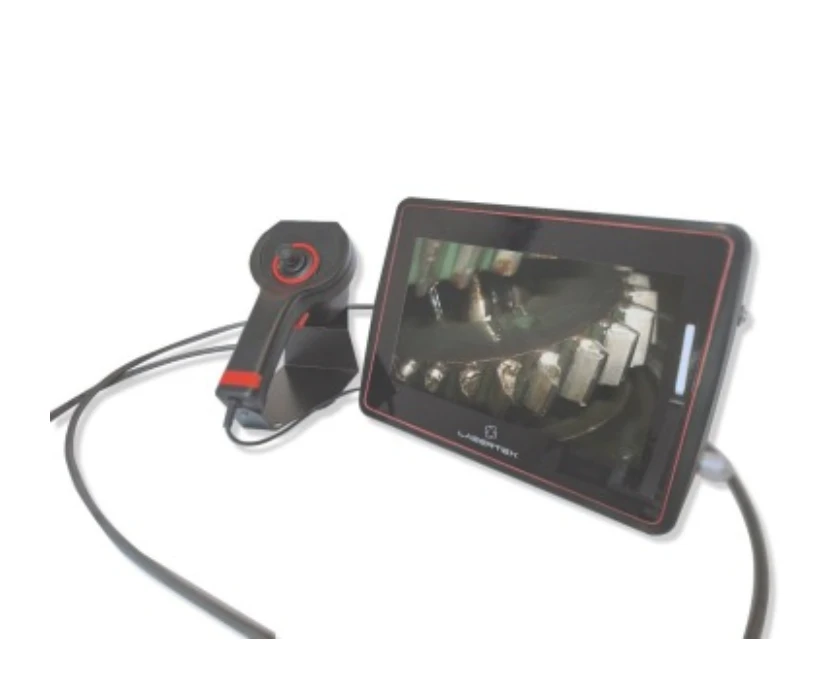

En la inspección industrial, ya sea examinando el desgaste de los engranajes dentro de una transmisión, fallas ocultas en una caja de cambios o sondeando las paredes internas de tuberías de larga distancia, tanques de almacenamiento y espacios confinados, es esencial contar con una herramienta de inspección visual flexible, eficiente y confiable. Las soluciones tradicionales a menudo requieren múltiples dispositivos dedicados: un boroscopio para tuberías pequeñas, una cámara con varilla de empuje para tuberías largas, otra para escaneos giratorios... lo que genera altos costos, operaciones complejas y desorden de equipos. Un nuevo sistema de endoscopio controlable todo en uno puede conectar simultáneamente una cámara de inspección de tuberías con varilla de empuje de 150 metros de largo y una sonda de videoendoscopio electrónico giratoria de 360 grados, resolviendo diversas necesidades de inspección con un solo sistema: usando microsondas de 4 mm o 6 mm para transmisiones y cajas de cambios, y sondas de 17 a 50 mm de mayor diámetro para tuberías y tanques.
Independientemente del diámetro de la sonda, el rendimiento del módulo de la cámara en la punta-el "ojo" del sistema-siempre determina la calidad de la imagen y la precisión del diagnóstico. Un dispositivo plug-and-play en miniatura, de alta definición, con poca luz, resistente al aguaintegrar cámaraes el alma central de este sistema todo en uno.El diámetro, la resolución, la capacidad de poca luz, la resistencia al agua, la compatibilidad de la interfaz y la estructura robusta del módulo de la cámara determinan directamente si los inspectores pueden ver todas las grietas, puntos de corrosión y objetos extraños en espacios estrechos y oscuros.
¿Qué tipo de cámara necesita un sistema de inspección de tuberías?
Este sistema debe satisfacer dos escenarios extremos:
Inspección por microcanales(cajas de cambios, transmisiones, interiores de motores): Diámetros de sonda inferiores o iguales a 6 mm, la cámara debe ser muy delgada y, al mismo tiempo, proporcionar imágenes claras para identificar el desgaste de los dientes, las rebabas y los residuos.
Inspección de tuberías a larga distancia(redes de agua, tuberías de petróleo/gas, conductos de ventilación): las sondas pueden tener hasta 50 mm, pero necesitan una cobertura de gran angular y la cámara debe resistir la humedad, el agua estancada y admitir la transmisión de señales de largo alcance.
Por tanto, un módulo de cámara ideal debería tener:
Diámetro miniatura (menor o igual a 3,5 mm):Se adapta a sondas de 4 mm y 6 mm y accede a aberturas estrechas.
Imágenes HD en tiempo real (720P@30fps):Muestra claramente grietas por fatiga del metal, defectos de soldadura y morfología de los depósitos.
Luz ultrabaja (0,1 lux):Funciona en cavidades oscuras sin iluminación intensa.
IP67 impermeable + funda de acero:Resiste el agua, el aceite y las flexiones repetidas.
Compatibilidad Plug-and-play y OTG:Conexión directa a tabletas o teléfonos para visualización y grabación en el sitio.
¿Qué define un módulo de cámara de inspección todo en uno?
Según nuestro conocimiento de los endoscopios industriales y la visión integrada, un módulo de cámara realmente adecuado para este sistema logra una alineación precisa en cuanto a diámetro, imágenes, sensibilidad con poca luz, protección e interfaz.
Diámetro ultradelgado de 3,5 mm + funda de acero Resistente al agua IP67: ajuste perfecto en microsondas de 4 mm/6 mm
Al inspeccionar carcasas de cojinetes o cuerpos de válvulas hidráulicas con puertos de solo 6 a 10 mm, los boroscopios estándar a menudo no pueden ingresar. Este3,5 mm de diámetroEl módulo de cámara cuenta con unHoja de acero(funda de acero) con un diámetro exterior de solo 3,5 mm, que se integra fácilmente en la punta de una sonda controlable de 4 mm o 6 mm. Llega profundamente a las superficies de engrane de los engranajes y a los espacios entre los discos del embrague.IP67 a prueba de agualo hace completamente sellado, tolerando la inmersión a 1 metro durante 30 minutos, resistiendo agua estancada, aceite y vapor. La limpieza posterior a la inspección también es más sencilla.
Imágenes fluidas HD de 720P a 30 fps: grietas de metal y escombros "no hay ningún lugar donde esconderse"
Las grietas por fatiga en los dientes de los engranajes pueden tener sólo 0,1 mm de ancho; Las picaduras de corrosión en las paredes de las tuberías pueden estar parcialmente cubiertas por depósitos. Las cámaras de baja resolución fácilmente pasan por alto estos defectos críticos.
EsteMódulo de cámara 720Ppresenta elSensor CMOS OV9734, salidaResolución HD 720P (1280×720)a 30 fps (YUV/MJPEG). A distancias de trabajo típicas de 5 a 20 mm, muestra claramente:
Grietas por fatiga, picaduras y irritaciones en los dientes de los engranajes.
Porosidad de fundición y rebabas en las paredes internas de la caja de cambios
Falta de defectos de fusión y profundidad de picaduras de corrosión en soldaduras de tuberías.
Tipos de depósitos y espesor de acumulación en el fondo de los tanques
720P a 30 fps garantiza un vídeo fluido y sin desenfoques durante los escaneos manuales push-pull o giratorios, lo que ayuda a los inspectores a identificar fallas con precisión.
Luz ultrabaja de 0,1 lux + luz de relleno LED incorporada: "Ver claramente" en tuberías oscuras
Los interiores de las tuberías casi no tienen luz natural. Las cámaras tradicionales necesitan una iluminación intensa, que puede provocar reflejos en las superficies metálicas. Este módulo presentaLuz ultrabaja de 0,1 lux (iluminación baja)rendimiento, capturando imágenes reconocibles en condiciones extremadamente oscuras. Combinado con luces de relleno micro LED integradas, ilumina uniformemente el área objetivo sin ser áspero. Esto es ventajoso para:
Evitar reflejos tipo espejo en las paredes de las tuberías metálicas
Distinguir defectos bajo películas de agua o aceite.
Reducir la necesidad de ajustes frecuentes de la fuente de luz.
Soporte dual UVC y OTG: Plug‑and‑Play con teléfonos/tabletas
Los inspectores necesitan un despliegue rápido, mostrando la imagen en tabletas o teléfonos. Este módulo utiliza unInterfaz USB2.0con incorporadoProtocolo sin controlador UVCy apoyaOTG (sobre la marcha)para conexión directa a teléfonos/tabletas Android. Ventajas:
Plug-and-play:Conéctese a dispositivos móviles sin instalación de controladores; abra una aplicación y vea al instante.
Baja latencia:La transmisión en tiempo real de 720P a 30 fps mantiene la imagen sincronizada con el movimiento de la sonda.
Extensión de larga distancia:Con un repetidor USB (hasta 150 m), las imágenes frontales se transmiten sin pérdidas al terminal de control.
Refuerzo de revestimiento de acero + funcionamiento a temperatura amplia: adaptación a entornos industriales hostiles
Durante la inspección de tuberías, la sonda sufre repetidas fricciones, flexiones e impactos ligeros. La funda de acero proporciona resistencia a la compresión y a la flexión, evitando la deformación durante el empuje a larga distancia. El módulo opera desde-20 grados a 70 gradosy ha pasado pruebas antivibración, lo que garantiza confiabilidad en condiciones extremas, como tuberías calientes o sitios fríos al aire libre.
Escenarios de aplicación: desde transmisiones hasta ductos de un kilómetro de longitud
1. Inspección endoscópica de transmisiones y cajas de cambios:Utilice sondas de 4 mm/6 mm para ingresar a los orificios de los cojinetes de la caja de cambios y los conductos de aceite, examinando el desgaste de los dientes, las grietas de la jaula de los cojinetes y los residuos.. 720P HD resuelve claramente grietas de hasta 0,1 mm.
2. Inspección Interna de Ductos de Larga Distancia:Seleccione sondas de 17 a 50 mm de diámetro más grande con un cable de varilla de empuje de 150 metros para redes de agua, redes de calefacción o líneas de gas. El rendimiento en condiciones de poca luz permanece claro dentro de tuberías oscuras, localizando rápidamente obstrucciones, corrosión y fugas.
3. Inspección de tanques y recipientes confinados:Insertar la cámara a través de bocas de registro o puertos de proceso; Utilice la sonda giratoria de 360 grados para escanear las uniones de soldadura del tanque y la corrosión del piso. La impermeabilización IP67 soporta líquidos residuales.
4. Registro rápido y generación de informes en el sitio:Conéctese a una tableta; Los inspectores marcan las ubicaciones de los defectos en la pantalla, capturan imágenes clave y generan informes de inspección en el acto, lo que aumenta la productividad.
Creación de un "ojo todo en uno" confiable para sistemas de inspección de tuberías
El valor central de este sistema de endoscopio controlable integrado radica en "una máquina para múltiples tareas, que reemplaza múltiples dispositivos dedicados". Agregar unMódulo de cámara integrado en miniatura con soporte UVC+OTG, 3,5 mm de diámetro, 720P a 30 fps, luz ultrabaja de 0,1 lux, cubierta de acero resistente al agua IP67permite que el sistema proporcione información visual clara, verdadera y sin puntos ciegos en una amplia gama de escenarios-desde pequeñas cajas de cambios hasta largas tuberías. Los inspectores ya no necesitan llevar consigo varios sistemas; simplemente cambie la sonda y realice cualquier tarea.
Si está desarrollando sistemas de inspección de tuberías, endoscopios industriales o equipos de inspección todo en uno, ofrecemos soporte integral en la selección de módulos de cámara integrada en miniatura de 3,5 mm, personalización óptica, integración de sistemas y entrega de producción en masa. Comience con un módulo y deje que su dispositivo posea un "ojo todo en uno" verdaderamente confiable para cada inspección.
